    الفواصل الإنشائية | أنواعها ومتى تستخدم وكيفية تنفيذها

    أنواع الفواصل الإنشائية وإستخداماتها وتنفيذها

    أسباب إستخدام الفواصل الإنشائية ؟
    - نقوم باستخدام الفواصل الانشائيه حتي نتيح التصرف المستقبلي للمنشأ بأريحيه تامه حتي لا تحدث مشاكل عند عدم التنبؤ بما يمكن حدوثه والاستعداد له عن طريق عمل الحلول الهندسيه .

    ⚫ أنواع الفواصل الإنشائية : -
    1. فواصل الهبوط .
    2. فواصل التمدد والإنكماش .
    3. فواصل الصب .
    4. فواصل بلاطات الأرضيات .
    5. فواصل منع تسرب المياة .
    6. فواصل العزل .
    7. الفواصل المستعارة .

    1 - فواصل الهبوط

    تعريفها : -

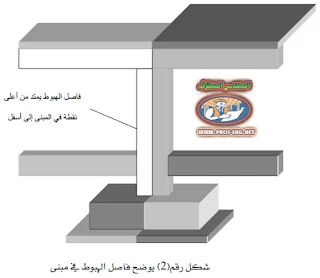

    ◾ فاصل الهبوط هو فاصل رأسي يفصل المبنى رأسياً إلى جزئين (منفصلين إنشائياً متحدين معمارياً) إبتداءاً من الأساسات وحتى أعلى جزء في المبنى بحيث يصبح المبنى الواحد عبارة عن مبنيين متلاصقين من الناحية الإنشائية , أما من الناحية المعمارية فهو مبنى واحد .

     يتم عمل فواصل الهبوط في المنشآت بهدف إتاحة الفرصة لحدوث هبوط غير منتظم لأجزاء المبنى دون ظهور شروخ أو حدوث أضرار للمبنى .
    الفاصل الإنشائية, الفواصل الانشائية, انواع الفواصل الانشائية, فواصل الهبوط, فاضل الهبوط, فواصل التمدد والانكماش, فاصل التمدد والانكماش, فاصل التمدد, فواصل التمدد, فواصل الانكماش,  متى تستخدم الفواصل الانشائية, امتى اعمل فاصل انشائي, كيفية تنفيذ الفواصل الانشائية,  فاصل الصب, فواصل العزل, فواصل الصب, فواصل بلاط الارضيات, فواصل بلاطات الارضيات, فواصل منع تسرب المياة, الفواصل المستعارة

    إستخدامات فواصل الهبوط : -
    1. في حالة وجود منشأت ذات اوزان مختلفه مثل ( ماذن المساجد ومداخن المصانع ) .
      - حيث تتركز أوزان هذه الأجزاء , المآزن أو المداخن , على مساحة محدودة من التربة فتتسبب في هبوط التربة أكثر مما يحدث تحت باقي أجزاء المبنى ( كما بالصورة التالية - شكل رقم (1))
      الفاصل الإنشائية, الفواصل الانشائية, انواع الفواصل الانشائية, فواصل الهبوط, فاضل الهبوط, فواصل التمدد والانكماش, فاصل التمدد والانكماش, فاصل التمدد, فواصل التمدد, فواصل الانكماش,  متى تستخدم الفواصل الانشائية, امتى اعمل فاصل انشائي, كيفية تنفيذ الفواصل الانشائية,  فاصل الصب, فواصل العزل, فواصل الصب, فواصل بلاط الارضيات, فواصل بلاطات الارضيات, فواصل منع تسرب المياة, الفواصل المستعارة
    2. تستخدم فواصل الهبوط في حالى إختلاف نوعية التربة تحت المبنى الواحد .
    3. تستخدم في حالة إختلاف مناسيب التأسيس للمبنى الواحد .

    كيفية تنفيذ فواصل الهبوط : -

    ◾ يكون سمكه تقريبا حوالي  2 سم ويتم ملؤ الفراغ هذا بواسطة مواد مرنه و مقاومه للمياه والرطوبه ويتم اخذ الاحتياطات اثناء التنفيذ لاننا كما نعرف ان هذا الفاصل مستمر بدءاً من الاساسات وحتي نهاية اخر نقطه حتي لايحدث تسرب منه بسبب مياه الامطار فتؤدي الي مشاكل كبيره .
    الفاصل الإنشائية, الفواصل الانشائية, انواع الفواصل الانشائية, فواصل الهبوط, فاضل الهبوط, فواصل التمدد والانكماش, فاصل التمدد والانكماش, فاصل التمدد, فواصل التمدد, فواصل الانكماش,  متى تستخدم الفواصل الانشائية, امتى اعمل فاصل انشائي, كيفية تنفيذ الفواصل الانشائية,  فاصل الصب, فواصل العزل, فواصل الصب, فواصل بلاط الارضيات, فواصل بلاطات الارضيات, فواصل منع تسرب المياة, الفواصل المستعارة


    2 - فوصل التمدد والإنكماش

    تعريفها : -
    ◾ هي فواصل رأسيه (عموديه) يتم عملها حتي تسمح للمنشأ بالمتمدد والانكماش أفقيا نتيجة تأثره بحرارة الجو وبالتالي تمنع حدوث الشروخ التي يمكن أن تحدث ولا تمتد الي اساساته .
    الفاصل الإنشائية, الفواصل الانشائية, انواع الفواصل الانشائية, فواصل الهبوط, فاضل الهبوط, فواصل التمدد والانكماش, فاصل التمدد والانكماش, فاصل التمدد, فواصل التمدد, فواصل الانكماش,  متى تستخدم الفواصل الانشائية, امتى اعمل فاصل انشائي, كيفية تنفيذ الفواصل الانشائية,  فاصل الصب, فواصل العزل, فواصل الصب, فواصل بلاط الارضيات, فواصل بلاطات الارضيات, فواصل منع تسرب المياة, الفواصل المستعارة
    ◾ حتي تستوعب حالة التمدد يمكنك تخيل قطعتين احداهما من مادة الصلصال والاخري من ماده العجين حاول أن تقوم بلصقهم سويا ولاحظ ماسيحدث ، ستجد أن كل ماده تحاول أن تأخذ راحتها في موضعها فتجدها تتمدد يمينا ويسارا ولذلك يكون التأثير الحادث أفقيا فالبتالي تحدث الشروخ نتيجة ميول كل ماده أن تتحرك بأريحيه .

    إستخدامات فواصل التمدد والإنكماش : -
    1. يتم عمله في المباني ذات المساحات الكبيره .
    2. يتم عمله في المباني المتواجده في اماكن يحدث فيها تغيرات حراريه .

    كيفية تنفيذ فواصل التمدد والانكماش : -
    ◾ يكون سمكه تقريباً حوالي 2 سم ويتم ملؤ الفراغ هذا بواسطة مواد مرنة مقاومة للمياة والرطوبة .

    ◾ تمتد فواصل التمدد والإنكماش من أسفل المبنى إلى أعلاه إلا أنها تبدأ من فوق الاساسات أي أن اساس المبنى ليس به فاصل وهذا هو الفرق بين فواصل التمدد والانكماش وفواصل الهبوط .



    3 - فواصل الصب

    تعريفها : -
    ◾ فاصل الصب هو مكان إلتقاء الخرسانات الحديثة بالخرسانات القديمة في المنشآت الخرسانية (كما بالصورة) ونضطر لهذا في بعض الأوقات بسبب حدوث ظروف إضطرارية في الموقع أدت إلى عدم إمكانية إستكمال الصب .
    الفاصل الإنشائية, الفواصل الانشائية, انواع الفواصل الانشائية, فواصل الهبوط, فاضل الهبوط, فواصل التمدد والانكماش, فاصل التمدد والانكماش, فاصل التمدد, فواصل التمدد, فواصل الانكماش,  متى تستخدم الفواصل الانشائية, امتى اعمل فاصل انشائي, كيفية تنفيذ الفواصل الانشائية,  فاصل الصب, فواصل العزل, فواصل الصب, فواصل بلاط الارضيات, فواصل بلاطات الارضيات, فواصل منع تسرب المياة, الفواصل المستعارة


    ⚫ إستخدامات فواصل الصب : -
    ◾ تستخدم هذه الفواصل عند الحاجه لإكمال صب أجزاء خرسانية تم البدء في صبها ثم توقف الصب لأي سبب من الأسباب الآتية : -
    1. سوء الاحوال الجويه .
    2. كبر حجم كمية الخرسانه بحيث يصعب صبهاكلها مره واحده .
    3. حدوث اعطال مفاجئه في معدات الصب .
    4. قلة العماله .


    ⚫ بعض الملاحظات بخصوص فواصل الصب : -
    1. فواصل الصب ليس لها سمك مثل باقي الفواصل السابق ذكرها وكما هو موضح (بالصورة بالأعلى - شكل 5) وبالتالي لا تستخدم فيها مواد ملئ الفواصل .
    2. فواصل الصب تعتبر نقاط ضعف في الأجزاء الخرسانية , لذلك يجب إختيار أماكنها بمنتهى الدقة حتى يكون تأثيرها على الأعضاء الخرسانية أقل ما يمكن .
    3. عند عمل فواصل الصب يجب تجهيز الأسطح الخرسانية القديمة بتخشينها ثم تنظيفها ثم رشها بالماء وبعد ذلك يتم صب الخرسانة الجديدة عليها .
    4. يمكن الإستعانه بمواد مثل المواد الإيبوكسية لتدهن بها أسطح الخرسانة القديمة لتساعد على ترابطها مع الخرسانة الجديدة .

    4 - فواصل بلاطات الأرضيات

    ⚫ تعريفها : -
    ◾ هي فواصل يتم عملها عند تغطية الأرضيات ببلاطات خرسانية بحيث تقسم الأرضية إلى مربعات (كما بالشكل التالي) , كما يتم تنفيذ هذه الفواصل بحيث لا تسمح بحدوث هبوط نسبي بين البلاطات المتجاورة .
    الفاصل الإنشائية, الفواصل الانشائية, انواع الفواصل الانشائية, فواصل الهبوط, فاضل الهبوط, فواصل التمدد والانكماش, فاصل التمدد والانكماش, فاصل التمدد, فواصل التمدد, فواصل الانكماش,  متى تستخدم الفواصل الانشائية, امتى اعمل فاصل انشائي, كيفية تنفيذ الفواصل الانشائية,  فاصل الصب, فواصل العزل, فواصل الصب, فواصل بلاط الارضيات, فواصل بلاطات الارضيات, فواصل منع تسرب المياة, الفواصل المستعارة

    ⚫ إستخدامات فواصل بلاطات الأرضيات : -
    1. في أرضيات الورش والمصانع والمخازن .
    2. في الرصف الغير مرن للطرق (رصف الطرق بالبلاطات الخرسانية) .

    ⚫ كيفية تنفيذ فواصل بلاطات الأرضيات : -
    1. فواصل بلاطات الأرضيات نلجأ لها عند تغطية الأرضيات ببلاطات خرسانية بمسطحات كبيرة فيتم تقسيم المسطح إلى مربعات أو مستطيلات بأبعاد منتظمة بحيث لا تزيد مساحة البلاطة الواحدة عن 60 متراً مربعاً .
    2. تترك مسافة بين البلاطات في حدود 1.5 سم تملأ بماده مرنة بحيث تسمح بحدوث تمدد أو إنكماش بالبلاطات دون حدوث شروخ بها .


    5 - فواصل منع تسرب المياة

    ⚫ تعريفها : -
     هي شرائط مطاطية تمنع تسرب المياة (water stop) , توضع عند عمل فواصل الصب بين أرضيات وجدران خزانات المياة أو حمامات السباحة (كما بالشكل التالي) .
    الفاصل الإنشائية, الفواصل الانشائية, انواع الفواصل الانشائية, فواصل الهبوط, فاضل الهبوط, فواصل التمدد والانكماش, فاصل التمدد والانكماش, فاصل التمدد, فواصل التمدد, فواصل الانكماش,  متى تستخدم الفواصل الانشائية, امتى اعمل فاصل انشائي, كيفية تنفيذ الفواصل الانشائية,  فاصل الصب, فواصل العزل, فواصل الصب, فواصل بلاط الارضيات, فواصل بلاطات الارضيات, فواصل منع تسرب المياة, الفواصل المستعارة
    الفاصل الإنشائية, الفواصل الانشائية, انواع الفواصل الانشائية, فواصل الهبوط, فاضل الهبوط, فواصل التمدد والانكماش, فاصل التمدد والانكماش, فاصل التمدد, فواصل التمدد, فواصل الانكماش,  متى تستخدم الفواصل الانشائية, امتى اعمل فاصل انشائي, كيفية تنفيذ الفواصل الانشائية,  فاصل الصب, فواصل العزل, فواصل الصب, فواصل بلاط الارضيات, فواصل بلاطات الارضيات, فواصل منع تسرب المياة, الفواصل المستعارة

    الفاصل الإنشائية, الفواصل الانشائية, انواع الفواصل الانشائية, فواصل الهبوط, فاضل الهبوط, فواصل التمدد والانكماش, فاصل التمدد والانكماش, فاصل التمدد, فواصل التمدد, فواصل الانكماش,  متى تستخدم الفواصل الانشائية, امتى اعمل فاصل انشائي, كيفية تنفيذ الفواصل الانشائية,  فاصل الصب, فواصل العزل, فواصل الصب, فواصل بلاط الارضيات, فواصل بلاطات الارضيات, فواصل منع تسرب المياة, الفواصل المستعارة

    ⚫ إستخدامات فواصل منع تسرب المياة : -
     توضع في منطقة فاصل الصب بين أرضيات وحوائط خزانات المياه وحمامات السباحة لأن منطقى فاصل الصب تعتبر نقطة ضعف في جسم المنشأ يمكن تسرب المياة منها وبوضع هذا الفاصل يتم منع هذا التسرب .
     عند تنفيذ خزانات المياه او حمامات السباحة يتم عمل الأرضيات الخرسانية أولا , ثم يتبع ذلك عمل الحوائط الخرسانية فلابد من وجود فاصل صب بين الأرضيات والحوائط لذا يلزم وضع فواصل منع تسريب المياه في هذه المنطقة .


    6 - فواصل العزل

    ⚫ تعريفها : -
    ◾ هي فواصل يتم عملها في الأرضيات لعزل منطقة معينة بحيث يمكن حدوث هبوط لها منفصلة عما حولها وكذلك يمكن حدوث اهتزازات لها دون حدوث شروخ بينها وبين باقي أجزاء المنشأ (كما بالشكل التالي).
    الفاصل الإنشائية, الفواصل الانشائية, انواع الفواصل الانشائية, فواصل الهبوط, فاضل الهبوط, فواصل التمدد والانكماش, فاصل التمدد والانكماش, فاصل التمدد, فواصل التمدد, فواصل الانكماش,  متى تستخدم الفواصل الانشائية, امتى اعمل فاصل انشائي, كيفية تنفيذ الفواصل الانشائية,  فاصل الصب, فواصل العزل, فواصل الصب, فواصل بلاط الارضيات, فواصل بلاطات الارضيات, فواصل منع تسرب المياة, الفواصل المستعارة

    ⚫ إستخدامات فواصل العزل : -
     في حالة وجود بلاطات خرسانية توضع عليها ماكينات ثقيلة تحدث إهتزازات في المصانع أو الورش .
     لفصل البلاطات الخرسانية عن الأجزاء المحيطة بها للسماح لها بالهبوط .


    7 - الفواصل المستعارة

    ⚫ تعريفها : -
     هي فواصل معمارية في طبقة اللياسة الخارجية أو طبقة الخرسانة الخارجية تعطي نفس منظر الفواصل الإنشائية (كما بالشكل التالي) .
    الفاصل الإنشائية, الفواصل الانشائية, انواع الفواصل الانشائية, فواصل الهبوط, فاضل الهبوط, فواصل التمدد والانكماش, فاصل التمدد والانكماش, فاصل التمدد, فواصل التمدد, فواصل الانكماش,  متى تستخدم الفواصل الانشائية, امتى اعمل فاصل انشائي, كيفية تنفيذ الفواصل الانشائية,  فاصل الصب, فواصل العزل, فواصل الصب, فواصل بلاط الارضيات, فواصل بلاطات الارضيات, فواصل منع تسرب المياة, الفواصل المستعارة

    ⚫ إستخدامات الفواصل المستعارة : -
     تستخدم لإحداث تأثير معماري فقط على الشكل الخارجي للمبنى في حالة الحاجة معمارياً لتكرار منظر او شكل معين .

    ⚫ كيفية تنفيذ الفواصل المستعارة : -
    ◾ يتم عملها بوضع باكيتة خشب بنفس سمك الفاصل الإنشائي في المكان المراد عملها به سواء في اللياسة أو الخرسانة ثم تسحب بعد تصلب اللياسة أو الخرسانة فتترك مكانها فارغاً بمثل الفاصل المستعار .


    مواد ملئ الفواصل الإنشائية

    ⚫ أنواعها : -
    ◾ هناك أواع عديده من المواد التي تستخدم لملئ الفواصل الإنشائية منها : -
    1. رمل مخلوط بالبيتومين .
    2. شرائط من اللدائن .
    3. الفلين .
    4. المطاط الإسفنجي .
    5. اللباد المشبع بالزفت .

    ⚫ خواصها : -
     يجب أن يكون لمواد ملئ الفواصل الإنشائية بعض الخواص التي تساعدها في تأدية وظيفتها التي استخدمت من أجلها مثل : -
    1. المرونة : لابد ان تكون مواد ملئ الفواصل الإنشائية مرنة لكي تتحمل التمد والانكماش .
    2. الصلابة : لابد ان تكون المواد المالئة للفواصل الإنشائية صلبة كي لا تسيل من الفواصل وتتحمل الأحمال المؤثرة عليها .
    3. مقاومة التآكل والبري : لابد ان تكون مواد ملئ الفواصل الإنشائية مقاومة للتآكل والبري بحيث تتحمل الحركة فوقها (وخاصة في فواصل الارضيات) .
    4. المقاومة الكيميائية : لابد ان تتحمل مواد ملئ الفواصل الانشائية المواد الكيميائية وخاصة الكبريتات والاملاح .


    تحميل ملف شرح الفواصل الإنشائية pdf

    يمكنكم تحميل الملف بصيغة pdf بالضغط هنا

    او من أحد الروابط الآتية




    وبهذا بفضل الله وتوفيقه نكون قد أنهينا موضوعنا اليوم عن شرح
    الفواصل الإنشائية وأنواع الفواصل الإنشائية وكيفية تنفيذ كل نوع

    لا تنسوا مشاركه هذه التدوينه مع اصدقائكم من الاسفل
    لا تنسونا من صالح الدعاء
    م / معاذ السبع
